Любая сеть может подвергаться превышением напряжения, которое намного выше максимально допустимого в данной сети. Для защиты сети от такого явления используют устройства защиты от перенапряжений.

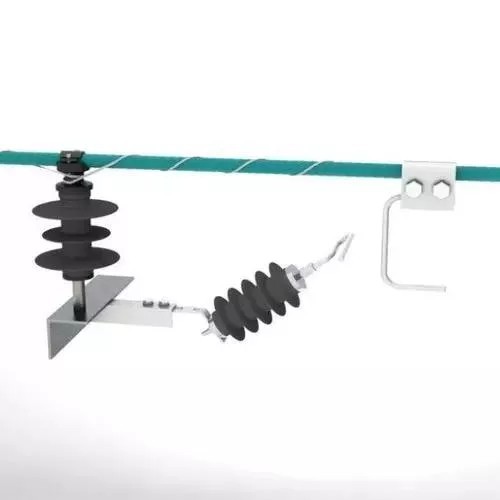

К защитным устройствам от перенапряжения относится разрядник, который подразделяется по видам:
В устройство входят две пластины проводящие ток, в которых есть калиброванный зазор. Газовый разрядник между пластинами имеет дуговую камеру с инертным газом низкого давления. Он устойчивый к воздействию влаги, температурных перепадов, любых загрязнений, отличается экстремально высоким сопротивлением, подходит для защиты высокочастотных элементов до нескольких ГГц. Воздушные разрядники способны выбрасывать горячий ионизированный газ из дуговой камеры, что нужно учитывать при использовании пластиковых щитовых конструкций. Варистор – керамическое устройство, в котором происходит резкое падение сопротивления при определенном повышенном уровне напряжения (от 470 до 560В). Элемент подходит для монтажа в радиоаппаратуру и в силовые щитки. Разделительный трансформатор на 50 Гц имеет разделительные обмотки, равное входное и выходное напряжение, защищает от импульсного перенапряжения. Защитный диод используют для защиты оборудования связи.
Каждый вид защиты имеет преимущества, которые определяются:
Это необходимо учитывать при выборе устройства защиты, основываясь на нормативные документы по защите электрических установок (ГОСТ Р 50571.19-2000; Р 50571.18-2000; Р 50571.2-2000).
В сети между фазами или фазой и землей может возникнуть очень высокое краткое напряжение из-за попадания молнии или каких-либо других влияний и привести к выходу из строя или сбою в работе электрооборудования. Система громоотвода, которая входит в список защитных устройств, распределит, снизит уровень импульсивного разряда за счет переключения в сети. От мощности трансформатора зависит уровень выброса краткого перенапряжения, чем она больше, тем мощнее будет выброс. При импульсивном перенапряжении невозможно предугадать его амплитуду, форму, как это значение зависит от параметров сети, источника, вызывающего помехи. Современные защитные устройства отличаются возможностью снимать перенапряжение независимо от формы, тока, напряжения различного характера, так как в них заложены все необходимые характеристики. Они классифицируются по классам зоновой концепции, защитной от разряда молнии (IEC 1643-1 (37A/44/CDV: 1996-03) и входят в группы А, B(I), C(II), и D(III).
